電表中3.579545Mhz的晶振來源

智能電表中3.579545Mhz這個頻率最早源自于彩色電視機中的運用，和彩色電視機有著密切聯系。

彩色電視機的標準最早源自于美國國家電視機標準委員會NTSC的制定，這個標準包含大家所熟悉的4:3寬高比。這套標準與更早的彩色電視機標準相比，向下兼容了當時仍在廣泛使用的黑白電視機，因此得以順利推廣。

黑白電視機和彩色電視信號

黑白電視機雖然已經逐漸退出的歷史舞臺，但給后面電視機行業的發展提供了更多的可能性。原始的黑白電視機主要用的晶振信號有亮度信息和音頻信息。彩色電視機在黑白電視機的基礎上接收了黑白電視機所有的信息功能，同時又新添了一個色度信息。

彩色電視機中的晶振

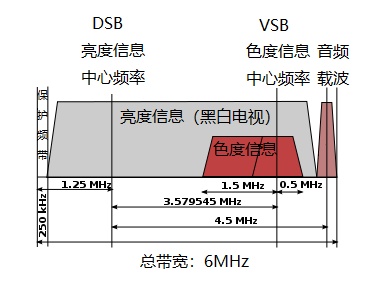

為了兼容原有的黑白電視機標準，每個電視信號（可以視為每個電視臺的信號）總帶寬6MHz不變，音頻信號占用的帶寬也不變，其中音頻信號的中心頻率比亮度信息的中心頻率仍然高4.5MHz。那么多出的色度信息加到什么地方合適呢，就是亮度信息的高頻區域，這塊區域在黑白電視機信號中也是冗余無效的。

那么色度信息應該離亮度信息和音頻信息多遠合適呢，色度信息是夾在兩者之間的，離任何一方過于接近都會帶來信號的串?dāng)_，這個折中的偏移量大約在3.6MHz左右，此時可以通過濾波器濾除其他信號，再進行解調。由于當時分頻器電路的限制，標準最終引入5×7×9/(8×11)=315/88 MHz（即3.579545 MHz）頻偏的色度信息載波中心頻率，將彩色信息添加到原有的黑白圖像上。

隨著彩色電視機的大規模推廣，3.579545 MHz的晶體產量劇增，使得這個頻點的晶體價格十分低廉，因此大量的CPU芯片使用了這一頻率的晶體作為時鐘信號，使得這一頻點被廣泛使用。隨著彩色電視機技術的進步，更多的彩色電視機頻段劃分標準出現，3.579545 MHz也不再是唯一的標準。PAL/SECAM標準的亮度信息和色度信息頻差大多為4.43361875MHz，我國使用PAL標準。
